Étude CBR pour conception routière à Reims

Ingénierie géotechnique avec jugement régional.

À Reims, sur un plateau calcaire culminant à 90 mètres d'altitude, la conception routière doit composer avec un sous-sol crayeux à poches limoneuses. L'évaluation de la portance d'un sol-support n'est pas une formalité administrative : elle détermine directement l'épaisseur de chaussée et sa durée de vie. La norme NF P 98-086 exige un indice CBR immédiat et CBR après immersion pour classer le sol (PST 1 à PST 4). Nous réalisons l'essai CBR in situ, avec poinçon et surcharge normalisée, en conditions réelles de compactage. Pour les couches de forme traitées, nous couplons l'essai avec une analyse granulométrique afin de vérifier la courbe granulométrique avant mise en œuvre, et nous vérifions la compacité au densitomètre à cône de sable pour valider la densité sèche de référence.

Sur craie rémoise, un indice CBR après immersion inférieur à 5 impose une substitution ou un traitement aux liants hydrauliques avant toute mise en œuvre de chaussée.

Nos domaines de service

Comment nous travaillons

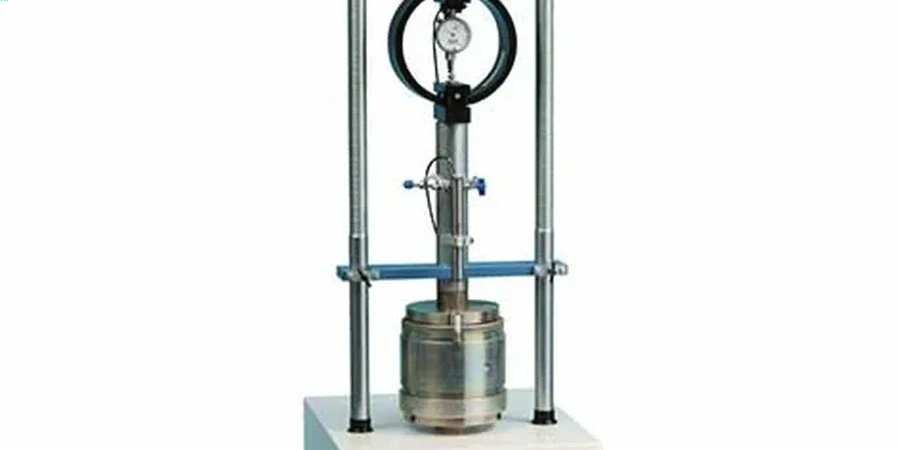

Le sous-sol rémois, marqué par la craie du Sénonien, présente une sensibilité au remaniement qui fausse les essais de laboratoire si le prélèvement est mal conduit. Lorsqu'une plateforme est compactée à 95 % de l'OPM, l'indice CBR après immersion chute parfois de 30 % en 48 heures sur ces sols, un phénomène bien documenté dans les guides techniques du SETRA. Notre équipe réalise l'essai CBR sur chantier, en fosse de 30 cm, avec cycle d'immersion de quatre jours sous surcharge normalisée. Nous mesurons la force de pénétration à 2,5 mm et 5 mm d'enfoncement, et nous comparons les deux valeurs pour exclure un défaut de surface. Ce protocole permet de dimensionner une structure de chaussée conforme au catalogue des structures types de la région Grand Est, sans surdimensionnement coûteux ni risque de fissuration prématurée par fatigue du sol-support.

Étude CBR pour conception routière à Reims — Image technique — Reims

Facteurs du sol local

L'erreur classique sur les chantiers rémois consiste à valider une plateforme uniquement sur la base d'un essai à la plaque dynamique, sans essai CBR après immersion. La portance à court terme masque une perte de capacité portante différée, surtout sur les limons de plateau qui retiennent l'eau de pluie. Résultat : une chaussée dimensionnée pour un sol PST 3 se retrouve sur un support PST 2 après deux hivers, avec fissuration longitudinale et arrachements dans les six mois. L'essai CBR avec immersion reproduit cette saturation hydrique et donne une valeur de portance réaliste. Sur les zones sensibles, nous recommandons un essai croisé avec l'essai de plaque pour obtenir le module EV2 et corréler déformation élastique et portance à long terme.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes techniques en vigueur

NF EN 13286-47 : essai CBR après immersion, NF P 98-086 : classification des sols-supports (PST), NF P 98-231-1 : compactage des couches de forme, Guide technique SETRA – Réalisation des remblais et des couches de forme (fascicule I)

Paramètres techniques

Paramètre	Valeur typique
Norme d'essai	NF EN 13286-47 (indice CBR après immersion)
Profondeur d'essai in situ	30 cm sous la plateforme compactée
Surcharge normalisée	Plaques annulaires de 4,5 kg + 2,3 kg
Durée d'immersion	96 heures sous eau, niveau constant
Vitesse de pénétration	1,27 mm/min (tolérance ± 0,05 mm/min)
Délai de rapport	5 jours ouvrés après fin d'immersion
Classification du sol	PST 1 à PST 4 selon NF P 98-086

Questions fréquemment posées

Quel est le coût d'un essai CBR à Reims ?

Le prix d'un essai CBR avec immersion de quatre jours se situe entre 140 € et 310 € HT selon le nombre de points de mesure et l'accessibilité de la plateforme.

Quelle est la différence entre CBR immédiat et CBR après immersion ?

Le CBR immédiat mesure la portance du sol à sa teneur en eau de compactage. Le CBR après immersion simule la saturation hydrique après quatre jours sous eau : il donne la valeur de dimensionnement retenue pour la chaussée.

À quelle profondeur réalise-t-on l'essai CBR ?

L'essai se fait à 30 cm sous le niveau fini de la plateforme support de chaussée, dans une fosse creusée manuellement pour ne pas remanier le sol.

Quel délai pour obtenir le rapport d'essai CBR ?

Le rapport est transmis sous cinq jours ouvrés après la fin du cycle d'immersion. Il inclut la courbe effort-déformation, l'indice CBR retenu et la classification PST associée.
