Conception de fondations superficielles à Reims : données géotechniques et dimensionnement

Reims, avec ses 180 000 habitants et son sous-sol caractéristique, repose en grande partie sur des formations crayeuses du Crétacé supérieur dont la portance peut varier du simple au triple d’un quartier à l’autre. L’altitude de 85 mètres en moyenne masque des poches de dissolution et des karsts qui échappent à une simple observation de surface. La conception de fondations superficielles exige ici une reconnaissance géotechnique rigoureuse, car la craie altérée se comporte différemment de la craie saine compacte que l’on trouve à quelques mètres de profondeur seulement. Le laboratoire, accrédité COFRAC selon la norme NF EN ISO/IEC 17025, mobilise des essais in situ comme l’essai au pénétromètre statique CPT pour établir un profil continu de résistance de pointe, et complète l’investigation par des sondages SPT lorsque la transition craie-marne doit être identifiée avec précision.

La craie rémoise peut perdre 40 % de sa portance lorsqu’elle passe de l’état saturé à l’état altéré : le dimensionnement des semelles doit impérativement intégrer cette sensibilité à l’eau.

Nos domaines de service

Comment nous travaillons

L’erreur la plus fréquente des constructeurs sur l’agglomération rémoise consiste à caler leurs semelles filantes sur une profondeur uniforme de 0,80 mètre, sans tenir compte de l’hétérogénéité verticale de la craie. Or la norme NF P 94-261 pour le calcul des fondations superficielles impose de vérifier à la fois l’état limite ultime de portance et l’état limite de service en tassement, ce dernier étant souvent dimensionnant dans les craies molles du quartier Croix-Rouge ou près de la Vesle. Une campagne d’essais bien menée intègre des puits d’inspection pour prélever des échantillons intacts de craie en fond de fouille, déterminer leur densité et leur teneur en eau, puis les soumettre à des essais de compressibilité à l’oedomètre. Le module pressiométrique Ménard, obtenu lors des sondages, alimente directement les formules de calcul de capacité portante sous semelles isolées, tandis que les essais de plaque de chargement fournissent un coefficient de réaction du sol exploitable pour le dimensionnement des radiers sur la craie compacte de la Montagne de Reims.

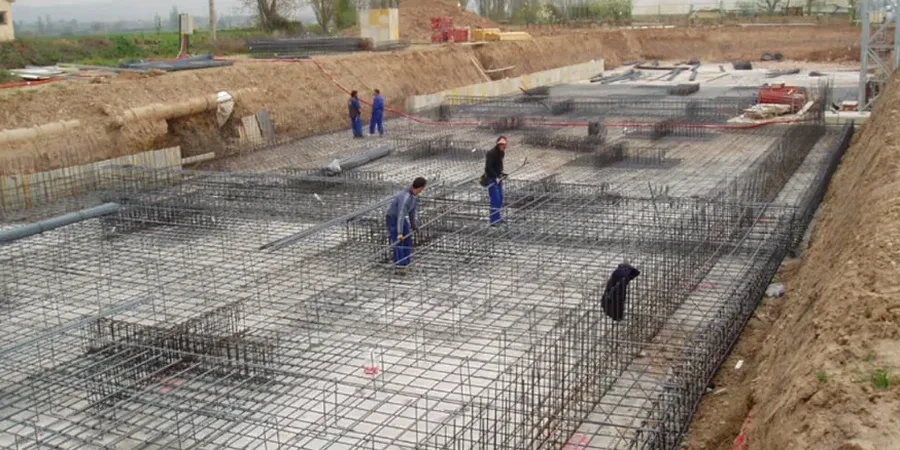

Conception de fondations superficielles à Reims : données géotechniques et dimensionnement — Image technique — Reims

Facteurs du sol local

Le pénétromètre statique lourd sur chenilles, déployé dans les secteurs de Reims aux accès restreints comme le centre historique près de la cathédrale, permet d’atteindre 15 mètres de profondeur sans générer de vibrations nuisibles aux immeubles anciens. La pointe électrique enregistre en continu la résistance de la craie, révélant les anomalies karstiques qui constituent le risque majeur pour les fondations superficielles dans cette zone : un effondrement localisé de la craie sous une semelle isolée entraîne des désordres en chaîne sur l’ensemble du portique. L’analyse croisée des diagraphies de forage et des profils de résistivité électrique aide à cartographier ces cavités avant toute implantation. Reims se situe en zone de sismicité 2 (aléa faible) selon le zonage national, ce qui impose néanmoins une vérification de la stabilité des fondations superficielles sous charges sismiques, particulièrement pour les bâtiments de catégorie d’importance III.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Vidéo explicative

Normes techniques en vigueur

NF P 94-261 : Justification des ouvrages géotechniques – Fondations superficielles (Eurocode 7 – Annexe Nationale française), NF P 94-500 : Missions géotechniques – Classification et spécifications, NF EN ISO 22476-1 : Essais au pénétromètre statique (CPT) – Procédure et interprétation

Paramètres techniques

Paramètre	Valeur typique
Profondeur d'investigation minimale (NF P 94-500)	1,5 × largeur de la semelle, avec un minimum de 6 m sous le niveau d'assise
Capacité portante ultime (craie saine, semelle de 1 m)	0,8 à 1,8 MPa selon la fracturation et le RQD mesuré en sondage carotté
Tassement admissible sous semelle isolée (ELS)	≤ 10 mm pour une structure en béton armé courante ; ≤ 5 mm si mitoyenneté sensible
Module pressiométrique EM caractéristique (craie rémoise)	15 à 60 MPa selon l'indice de continuité et l'altération (NF P 94-110)
Coefficient de sécurité partiel sur la portance (ELU)	γR;v = 1,4 (situation durable) selon l'Annexe Nationale de l'EN 1997-1
Nombre minimum de sondages pressiométriques (bâtiment courant)	3 par unité de 300 m² d'emprise, avec un maillage ≤ 15 m (recommandation CFMS)

Questions fréquemment posées

Quel est le coût d’une étude de conception de fondations superficielles pour une maison individuelle à Reims ?

Le budget se situe entre 1 890 € et 3 090 € selon l’emprise au sol, le nombre de sondages pressiométriques nécessaires et la présence éventuelle de karsts à investiguer. Ce montant inclut la mission G2 AVP avec rapport de conception et note de dimensionnement.

Pourquoi la craie de Reims impose-t-elle des précautions particulières pour les fondations superficielles ?

La craie du Sénonien présente à Reims est sensible à l’eau : elle se ramollit et perd sa cohésion lorsqu’elle est exposée aux intempéries en fond de fouille. De plus, des phénomènes de dissolution karstique créent des vides qui peuvent provoquer des tassements différentiels sous les semelles si une reconnaissance adaptée n’a pas été réalisée.

Quand faut-il privilégier un radier plutôt que des semelles filantes sur un sol crayeux rémois ?

Le radier est recommandé lorsque le module pressiométrique EM descend sous 15 MPa sur une épaisseur significative, ou quand les tassements différentiels calculés entre deux semelles voisines dépassent 5 mm. C’est fréquent dans les secteurs de Reims où la craie altérée côtoie des bancs compacts, créant une hétérogénéité défavorable aux fondations isolées.

Quelle profondeur de reconnaissance est nécessaire avant de concevoir une fondation superficielle à Reims ?

La norme NF P 94-500 impose une profondeur d’investigation au moins égale à 1,5 fois la largeur de la semelle projetée, sans descendre sous 6 mètres dans le cas de la craie rémoise, pour s’assurer que l’on n’intercepte pas une poche de dissolution ou une zone décomprimée en profondeur.

Le risque sismique influence-t-il le dimensionnement des fondations superficielles à Reims ?

Reims est classée en zone de sismicité 2, ce qui signifie un aléa faible mais non nul. Pour les bâtiments de catégorie d’importance II et III, l’Eurocode 8 impose une vérification de la portance sous combinaison sismique et un contrôle du glissement à l’interface semelle-craie, critère qui peut devenir dimensionnant pour des ouvrages élancés.
