Analyse géotechnique pour tunnels en sols mous à Reims

Ingénierie géotechnique avec jugement régional.

EN SAVOIR PLUS

Le percement d’un collecteur d’eaux pluviales sous l’avenue Jean Jaurès, avec seulement trois mètres de couverture dans les remblais crayeux, illustre la complexité du sous-sol rémois. Les craies du Sénonien, lorsqu’elles sont altérées en surface, développent une structure poreuse et fortement compressible qui piège les projecteurs en phase d’avant-projet. L’enjeu n’est pas la résistance de la roche saine, mais l’identification précise des passées décomprimées où la cohésion chute sous 30 kPa. Nous mobilisons le sondage CPT pour cartographier ces horizons sur des profils continus, couplé à l’essai triaxial en conditions consolidées non drainées lorsque la nappe de la Vesle, perchée dans les alluvions, impose des pressions interstitielles critiques en clé de voûte.

Dans les craies altérées de Reims, la pression interstitielle en front de taille constitue le paramètre gouvernant la stabilité, bien avant la résistance en compression simple.

Nos domaines de service

Comment nous travaillons

Le contraste entre les quartiers sud, adossés à la Montagne de Reims, et la basse plaine alluviale au nord de la cathédrale définit deux comportements radicalement différents pour un tunnel en sol mou. Dans le secteur Saint-Remi, les colluvions argilo-crayeuses offrent une portance acceptable, mais leur sensibilité à l’eau exige des essais de limites d’Atterberg pour anticiper le fluage en front de taille. En revanche, les zones proches du canal, comme le quartier Clairmarais, reposent sur des limons tourbeux dont la teneur en matière organique dépasse fréquemment 5 %, ce qui fausse les corrélations pénétrométriques classiques. Dans ces matériaux, l’analyse granulométrique et la mesure de la perméabilité in situ via un essai de perméabilité deviennent indispensables pour caler les modèles de drainage et éviter les venues d’eau qui déstructurent le soutènement.

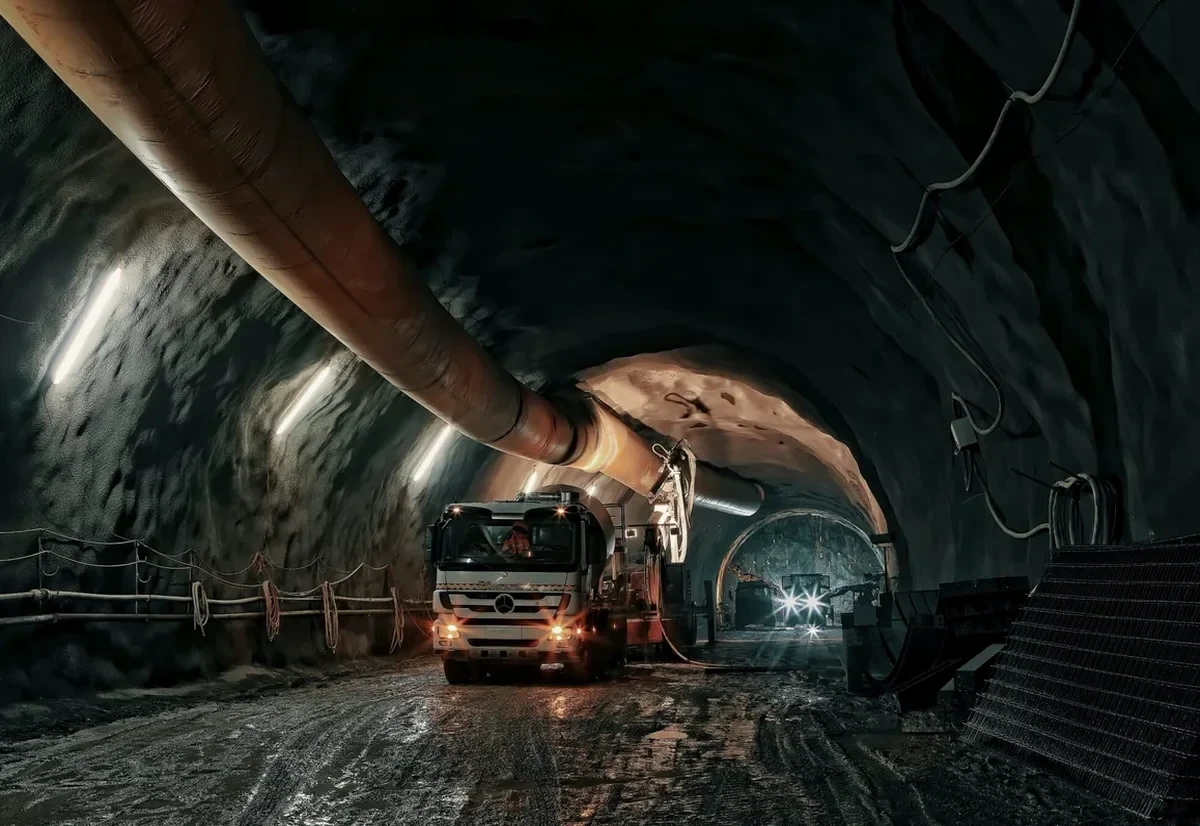

Analyse géotechnique pour tunnels en sols mous à Reims
Image technique — Reims

Facteurs du sol local

Reims se situe en zone de sismicité 2 (aléa faible) selon le zonage français en vigueur, mais le risque principal pour les ouvrages souterrains reste la liquéfaction des alluvions sableuses saturées du lit majeur de la Vesle. Lors de la crue centennale de référence, la remontée de nappe transforme les sables fins en matériau sans portance sur des épaisseurs atteignant six mètres. Cette configuration exige une campagne de reconnaissance croisée entre essais CPT et carottages, complétée par une analyse granulométrique systématique pour évaluer le potentiel de suffosion. Le tassement différentiel entre une section ancrée dans la craie compacte et une autre traversant un paléochenal comblé de tourbes représente un risque structurel que seule une modélisation aux éléments finis, calée sur des paramètres issus d’essais triaxiaux cycliques, peut quantifier avec la précision requise par l’Eurocode 7.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Vidéo explicative

Normes techniques en vigueur

NF P94-500 : Missions géotechniques (G1 à G4), NF EN 1997-2 (Eurocode 7 – Partie 2) : Reconnaissance des terrains et essais, NF P94-261 : Justification des ouvrages géotechniques – Fondations profondes, NF P94-270 : Calcul géotechnique – Ouvrages de soutènement, NF EN ISO 22475-1 : Prélèvement des sols, roches et eaux souterraines

Paramètres techniques

ParamètreValeur typique
Profondeur d'investigation typique15 à 40 m selon le gabarit et la couverture
Essais en place recommandésCPTu avec mesure de u₂, pressiomètre Ménard, SPT en tête de forage
Paramètres de laboratoire clésc' et φ' au triaxial CU+u, module œdométrique Eœd, limites d'Atterberg
Coefficient de sécurité visé (Eurocode 7)GEO-3 : Fs ≥ 1,4 en situation durable, 1,1 en provisoire
Gamme de convergence mesurée0,5 % à 2,5 % du diamètre selon le confinement
Norme de calcul appliquéeNF P94-261 (fondations profondes) et NF P94-270 (soutènements)
Délai d'exécution de l'étude4 à 8 semaines incluant les essais différés

Questions fréquemment posées

Quel budget prévoir pour une étude géotechnique de tunnel en sol mou à Reims ?

Le coût d'une étude complète (mission G2 AVP à G2 PRO) pour un tunnel en terrain crayeux altéré se situe généralement entre 3 570 € et 16 590 €, selon la profondeur, le linéaire investigué et le nombre d'essais en place et de laboratoire requis. Ce montant inclut la mobilisation d'un pénétromètre CPTu, les carottages, les essais triaxiaux et le rapport de synthèse avec modélisation.

Quelle norme régit les missions géotechniques pour un tunnel à Reims ?

Les missions géotechniques sont définies par la norme NF P94-500, qui encadre les études de l'avant-projet (G1, G2) jusqu'au suivi d'exécution (G3, G4). Pour un tunnel, la norme NF P94-270 (calcul des soutènements) et l'Eurocode 7 (NF EN 1997-1 et -2) s'appliquent également pour la justification de la stabilité du front de taille et du revêtement.

Comment traitez-vous le risque karstique dans la craie rémoise ?

Nous combinons une reconnaissance systématique par sondages destructifs avec enregistrement des paramètres de foration, des profils de résistivité électrique et un examen détaillé des carottes pour repérer les indices de dissolution. La norme NF P94-500 prévoit une mission G2 spécifique pour cartographier les anomalies et adapter le tracé ou le mode de soutènement en conséquence.

Quels essais sont indispensables pour un tunnel sous la nappe de la Vesle ?

En zone saturée, les essais CPTu avec mesure de la pression interstitielle sont essentiels pour évaluer le régime hydrostatique. Ils doivent être complétés par des essais triaxiaux consolidés non drainés (CU+u) pour déterminer les paramètres effectifs (c' et φ') et par des essais de perméabilité Lefranc ou au perméamètre in situ pour caler les débits d'exhaure prévisionnels.
